Set zur Schalldämmung von Wänden - Akustik-Isolationssystem mit Rahmen

Sets zur Schallisolierung von Wänden sind Produkte, die für jeden bestimmt sind, der sich vor Außengeräuschen, lauten Nachbarn schützen oder eine Schallisolierung in seinem eigenen Haus schaffen möchte. Das Set besteht aus den hochwertigsten Isolations- und Absorptionsmaterialien, die bei richtiger Installation hervorragende Ergebnisse garantieren. Zusätzlich zur Schalldämmwirkung bietet die schallisolierte Wand auch eine bessere Wärmedämmung.

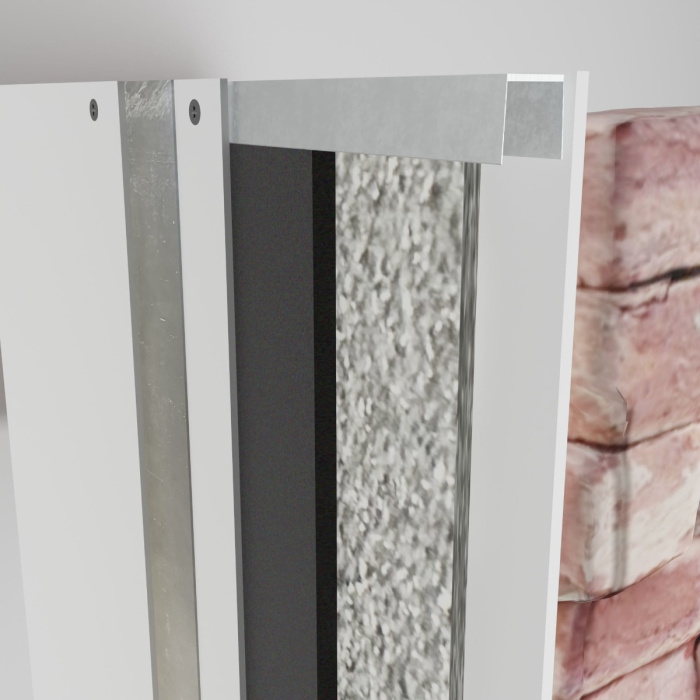

Legende:

1. Gipskartonplatte
2. Fester Gummi PGB02
3. Isolierschaum M19S
4. Absorptionsschaum H140
5. Putz

Woraus bestehen unsere Sets?

Die Sets zur Schallisolierung von Wänden bestehen aus anerkannten und bewährten Produkten:

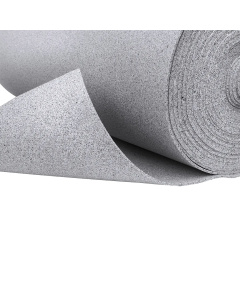

• Absorptionsschaum H140 - besonders wirksamer Absorptionsschaum, ideal für Wände
• Gummischaum M - aus Schaumgummi hergestellter Schaum, der für die Beseitigung von Geräuschen mittlerer und höherer Frequenzen verantwortlich ist
• Fester Gummi PG - verleiht der Wand Masse und verhindert das Eindringen tiefer Töne

1. BASIC-Set - Gesamtdicke des Systems 69,5 mm

• Schaum mit halbgeschlossenen Zellen H140 20 mm (Dichte 140 kg/m³), 100×100 cm
• Schaum mit geschlossenen Zellen M19S 19 mm (Dichte 60 kg/m³), 100×100 cm

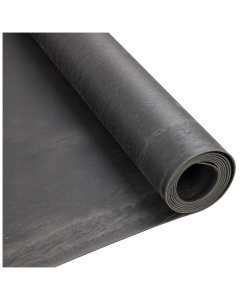

• Fester Gummi PGB02 mit geschlossenen Zellen 2 mm (Dichte 1900 kg/m³), 100×100 cm

2. PREMIUM-Set - Gesamtdicke des Systems 102 mm

• Schaum mit offenen Zellen LT20s 20 mm (Dichte 28 kg/m³), 100×100 cm
• Schaum mit halbgeschlossenen Zellen H140 20 mm (Dichte 140 kg/m³), 100×100 cm
• Schaum mit geschlossenen Zellen M19S 19 mm (Dichte 60 kg/m³), 100×100 cm
• Fester Gummi PGB02 mit geschlossenen Zellen 2 mm (Dichte 1900 kg/m³), 100×100 cm

• Bewährte Materialien
• Effizienz bei der Wandisolierung
• Hochwertigste Materialien
• Komplette Schallisolierung
• Wärmedämmung der Wand
• Komplexes, ergänzendes System der Schallisolierung

Messen Sie zu Beginn der Arbeiten die Höhe und Breite der zu dämmenden Wand und bereiten Sie dann das senkrechte CW-Profil so vor, dass es 1,5 cm kürzer als die Wandhöhe ist. Im nächsten Schritt kleben Sie das T35-Band an 4 CW-Profile von der Verbindungsseite und befestigen diese mit Dübeln, die maximal 60 cm voneinander entfernt sein sollten. Montieren Sie anschließend die vertikalen UW-Ständer mit einem Abstand von 60 cm.

Verbinden Sie das Schaummaterial H140 20 mm mit dem Schaum M19S und schneiden Sie es in Abschnitte der Größe 100 cm x 61 cm. Tragen Sie Kleber an der Wand zwischen den Ständern auf und montieren Sie anschließend durch Ankleben die vorbereiteten Blätter der verbundenen Matten H140 20 mm und M19S in 61×100 cm.

Der nächste Schritt ist die Montage der Gipskartonplatte – wir empfehlen die akustische Version. Sie darf den Boden, die Decke und die Wände nicht berühren, daher verschieben Sie sie um 12,5 mm vom Boden und von der Decke sowie 5 mm von den Wänden.

Verwenden Sie für die Montage der ersten Schicht der Gipskartonplatten 3,5 mm × 25 mm Blechschrauben. Überschreiten Sie den Abstand von 75 cm zwischen den Schrauben nicht. Verfugen Sie die Stöße der Gipskartonplatten mit Spachtelmasse.

Legen Sie die Matte PGB02 auf den Boden, tragen Sie Sprühkleber darauf auf und bekleben Sie anschließend die gesamte Gipskartonwand mit PGB02-Matten.

Auf die so vorbereitete Wand montieren Sie die zweite Schicht der Gipskartonplatten. Denken Sie daran, sie 12,5 mm vom Boden und von der Decke sowie 5 mm von der Wand abzusetzen. Verwenden Sie für die Montage 3,5 mm × 45 mm Blechschrauben.

Verfugen Sie bei der Montage der Gipskartonplatten die Stoßstellen der Platten mit Spachtelmasse und Verbindungsband.

Sichern Sie Boden, Decke und Wände mit Gleitband und füllen Sie den freien Raum zwischen Wand, Decke, Boden und Gipskartonplatte mit Spachtelmasse. Abschließend decken Sie die gesamte Wand mit Spachtelmasse ab und streichen Sie mit Farbe in der gewünschten Farbe.

Zusätzlich empfehlen wir die Montage von Akustikpaneelen zur Beseitigung von Echo und Nachhall.

Aufbauten mit Gesamtdicke 69,5 mm (Dicke angegeben inklusive Rahmen und Gipskartonplatten) bestehen aus halbgeschlossenem Schaumstoff H140 mit einer Dichte von 140 kg/m³, geschlossenem Schaumstoff M19S mit einer Dichte von 60 kg/m³ und selbstklebender Schicht sowie technischem festem Gummi mit einer Dicke von 2 mm und einer Dichte von bis zu 1900 kg/m³.

Das BASIC-Set kann modifiziert werden, um das beschriebene Modell mit einer Gesamtdicke der Wand von 82 mm zu erreichen, indem doppelte Gipskartonplatten anstelle einer verwendet werden, mit festem Gummi PGB02 dazwischen.

Dieses Set bietet eine Gesamtdicke der Installation von 102 mm (einschließlich Profile und Gipskarton) und ist noch wirksamer als das BASIC-Set. Das Premium-Set enthält den Schaum LT20 mit offenen Zellen, der auf die gesamte Wandfläche aufgetragen wird, dann wird es mit einem 5 mm Abstand von einem 50 mm breiten Rahmen fixiert und verwendet Materialien ähnlich dem BASIC-System.

Je nach Art des Lärms und den Anforderungen des Kunden können Sie den Rahmen auf den dickeren CW75 oder CW100 wechseln und dickere Materialien oder Akustikwolle verwenden (geringere Wirksamkeit).

• Schallschutzwände in Häusern und Wohnungen
• Schallschutzwände in Geschäftsräumen
• Schalldämmung von Büroräumen
• Schalldämmung von Prüfräumen, Musikstudios, Vortragsräumen und ähnlichem
