Dichtplatte GAMBIT AF-200 | Aramidfasern KEVLAR® | DIN 28091-2

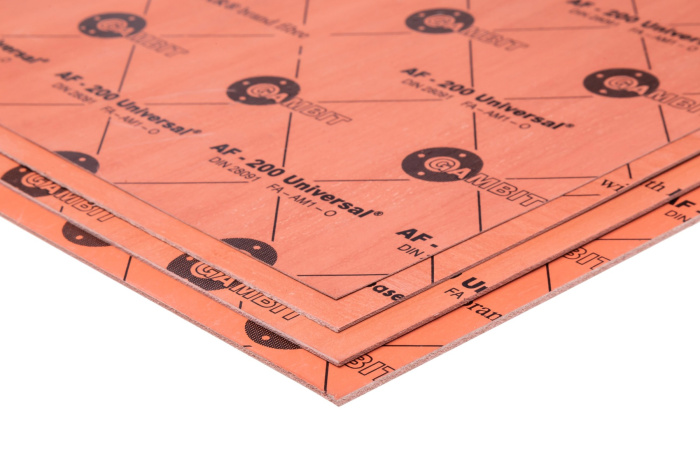

Die Dichtungsplatte GAMBIT AF-200 ist ein hochwertiges industrielles Dichtungsmaterial mit einem breiten Anwendungsspektrum. Sie besteht aus Aramidfasern KEVLAR®, mineralischen Fasern und Füllstoffen, die mit einem Bindemittel auf NBR-Kautschukbasis verbunden sind. Diese Kombination garantiert hervorragende Beständigkeit gegen Druck, Wärme, Medien sowie mechanische Beanspruchung – und erfüllt damit die Anforderungen der anspruchsvollsten Industrieanwendungen.

Warum KEVLAR®?

Aramidfasern KEVLAR® sind synthetische Fasern mit außergewöhnlichen mechanischen Eigenschaften – ihre Zugfestigkeit ist bei gleichem Gewicht fünfmal höher als die von Stahl. In Dichtungsplatten bieten KEVLAR®-Fasern hervorragende Beständigkeit gegen Reißen, Kriechen unter Druck (Creep) und langanhaltende Maßhaltigkeit selbst bei hohen Temperaturen. Das Ergebnis ist eine Dichtung, die während der gesamten Lebensdauer der Anlage ihre Dichtheit bewahrt.

Empfohlene Verwendung

Industrielle Flansche und Rohrverbindungen
Wasser- und Gasleitungen
Erdöl- und Petrochemie – Rohöl, Kraftstoffe, Schmierstoffe
Lebensmittel- und Pharmaindustrie (Wasser, Dampf)
Chemische Industrie – Alkohol und Grundchemikalien
Energieerzeugung – Dampf, Heißwasser
Maschinenbau und Automotive

Medien – Beständigkeit

Medium	Beständigkeit
Wasser und Wasserdampf	✔ Beständig (Dampf bis 180 °C Dauerbetrieb)
Gas (Erdgas, Technisches Gas)	✔ Beständig
Öl und Schmierstoffe	✔ Beständig
Kraftstoffe (Benzin, Diesel)	✔ Beständig
Alkohol	✔ Beständig
Grundchemikalien	✔ Beständig

Technische Parameter

Parameter	Wert
Bezeichnung nach DIN 28091-2	FA-AM1-O
Fasermaterial	Aramidfasern KEVLAR® + mineralische Fasern
Bindemittel	Kautschuk NBR
Maximaler Druck	6 MPa
Max. Kurzzeit-Temperatur	300 °C
Dauertemperaturbetrieb	220 °C
Dauertemperaturbetrieb mit Dampf	180 °C
Abmessungen	Siehe Produktattribute
Dicke	Siehe Produktattribute

Vorteile der Dichtungsplatte GAMBIT AF-200

Universell – geeignet für alle Industriezweige
Aramidfasern KEVLAR® – Beständigkeit gegen Reißen und Kriechen unter Druck
Bindemittel NBR – hervorragende Beständigkeit gegen Öle, Kraftstoffe und Kohlenwasserstoffe
Breites Einsatztemperaturspektrum – bis 220 °C Dauereinsatz
Hoher maximaler Druck – bis zu 6 MPa
Leichte Bearbeitung – Schneiden, Ausstanzen und Fräsen von Dichtungen nach Maß möglich
Verfügbar in verschiedenen Größen und Dicken für jede Anwendung

Bearbeitung und Montage

Die Platte lässt sich leicht mit Standardwerkzeugen bearbeiten – Schere, Messer, Stanze oder CNC-Fräse. Für optimales Ergebnis:

Flanschflächen müssen sauber, trocken und frei von Verunreinigungen sein
Die Dichtung zentriert auf die Flanschöffnungen setzen
Schrauben kreuzweise gleichmäßig in mehreren Schritten anziehen
Den empfohlenen Anzugsdrehmoment der Flanschdokumentation entnehmen

Häufige Fragen

Ist GAMBIT AF-200 für Lebensmittel und Trinkwasser geeignet? Für Anwendungen in Kontakt mit Trinkwasser und Lebensmitteln empfehlen wir, die jeweilige Zertifizierung zu überprüfen – für diese Anwendungen gibt es spezielle Dichtungsplattenversionen mit entsprechenden Zulassungen.

Wie schneidet man die Dichtung maßgerecht zu? Die Platte kann mit Standardwerkzeugen geschnitten werden – Bleischere, Stanze oder CNC-Fräse. Für komplizierte Formen empfehlen wir Wasserstrahlschneiden (waterjet).

Was ist der Unterschied zu Asbestersatzplatten ohne KEVLAR®? KEVLAR®-Fasern bieten deutlich höhere Beständigkeit gegen Kriechen (Creep Relaxation) bei hohen Temperaturen und Drücken – die Dichtung behält länger die gewünschte Kompression und Dichtheit.
